產品介紹

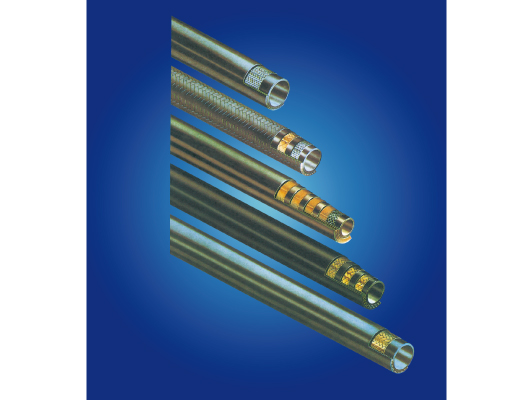

一層鋼絲：SAE100 R1AT DIN20022標準 使用溫度-40℃～125℃ 說明 規格 內徑 外徑 工作壓力 爆破壓力 最小彎曲半徑 重量 in m/m m/m PSI bar PSI bar in m/m Kg/m R1AT04 1/4 6.5 14.1 3260 225 13050 900 4.0 102 0.22 R1AT06 3/8 9.5 18.1 2610 180 10440 720 5.

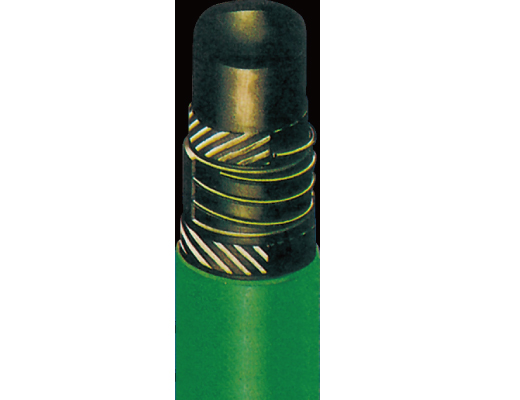

化學品抽取及輸送用軟管 TYPE 603內管：Cross-linked Polyethylene 簡稱XLP或XPE補強：尼龍編織及雙高張力鋼線環繞外皮：綠皮EPDM（耐溫、耐候）適用：90％以上化學品，有使用溫度者限制者，如下：1.一般化學品使用溫度最高70℃。2.須50℃以下方能使用者： Monochlorobenzene, Trichlorethyene, Toluene, Cumene, Turpentine, Naphthalene, Pentane, Tetraiin, Heptane, Hexane, Benzen,

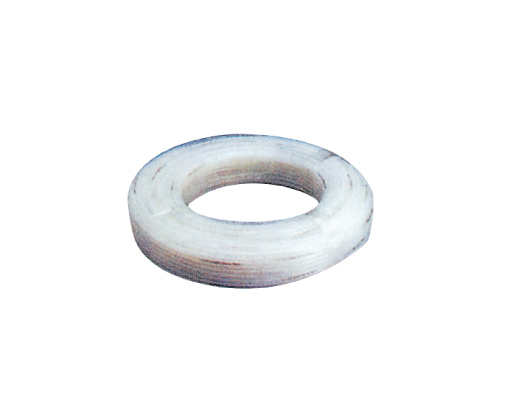

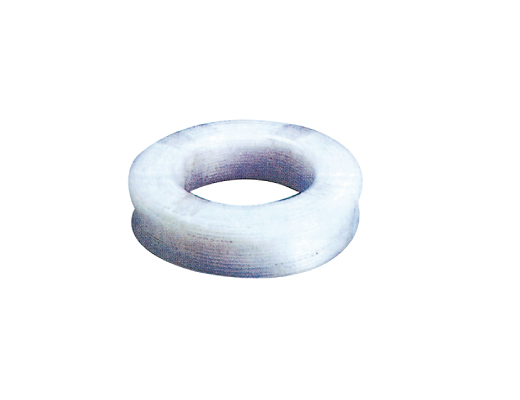

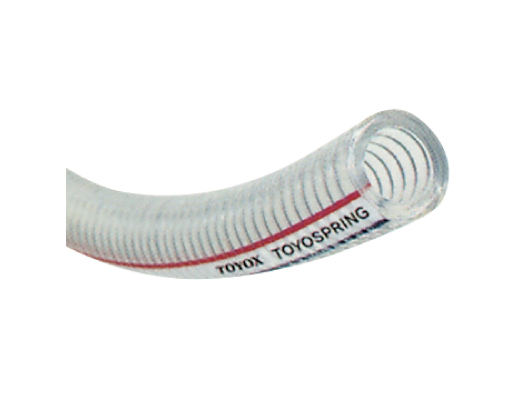

品番 內徑 × 外徑 使用壓力 使用溫度範圍 定尺重量 定尺 最小半徑 mm MPa ℃ kg/ 卷 m mm TS- 6 6×11 — 0.1~0.8 — 5 ～ 60 11 100 25 TS- 8 8×13.5 — 0.1~0.8 14 100 35 TS- 9 9×15 — 0.1~

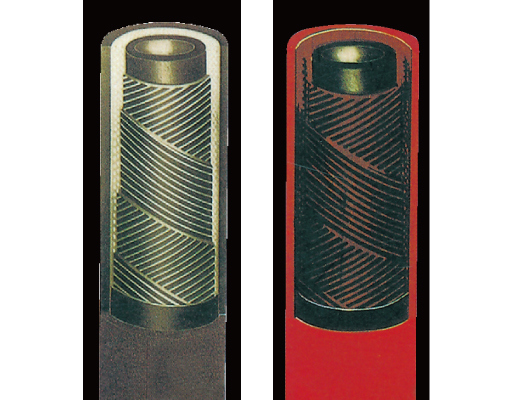

使用範圍：工業界蒸汽235℃以內TYPE58 TYPE9901內管：黑色無縫耐蒸汽EPDM補強：雙層鍍銅高張力鋼絲螺旋環繞（柔軟度特佳）外皮：紅色（TYPE 58）或黑色（TYPE 9901）耐候EPDM 說明 規格 內徑 外徑 工作壓力 爆破壓力 重量 m/m m/m bar psi bar psi Kg/m 1/2” 13 27.4 17 250 254 3690 0.63 3/4” 19 33.4 17 250 198 28

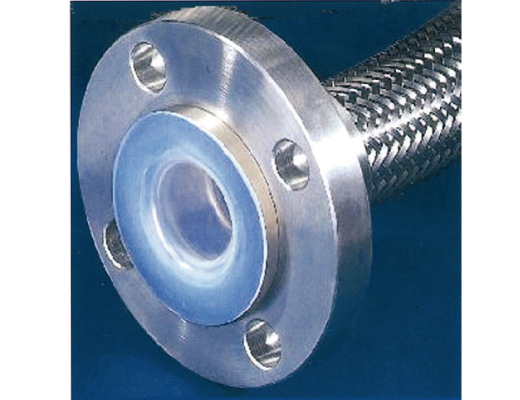

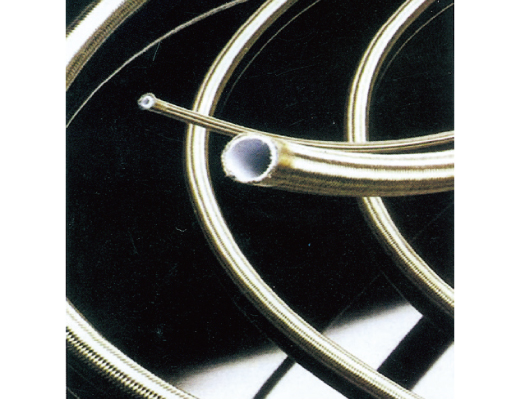

使用範圍：空、油壓、化學品、蒸汽、水壓、－60℃～260℃內管：杜邦62N鐵氟龍(PTFE)補強：一或二層304#高張力不鏽鋼編織網 說明 規格 內徑 外徑 工作壓力 爆破壓力 彎曲半徑 重量 m/m m/m bar bar m/m kg/m 3/16” 3.5 6.0 304 914 25.4 0.055 1/4” 5.0 8.0 267 808 50.8 0.076 5/16” 6.3 9.0 243

PTFE螺旋管擁有較佳的彈性及可彎曲度，並通過美國食品檢驗局(FDA)認證，可用於食品，生技製藥，化學相關產業產使用，PTFE螺旋管的使用溫度廣泛及抗氧化性佳，在汽機車；船舶製造；港口均廣泛被使用。工作溫度：－70℃～＋260℃外層編織：單層AISI304不繡鋼網 TYPE DN ID(mm) OD(mm) BENDRAD(mm) MAXWorkingPressure(20℃BAR) MINBrustPressure(20℃BAR) CLOWB 3/8 10.5 15.6 20 120 480 C

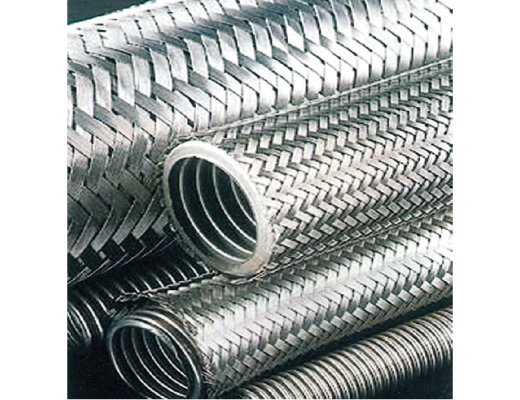

管件材質：SUS304不鏽鋼外層編織：SUS304不鏽鋼網工作溫度：－200℃～＋350℃品質保證：通過ISO9001 ISO9002認證標準型/STANARD TYPE 型式代號Type Code 內徑ID(mm) 外徑OD(mm) 最小彎曲半徑(mm) 伸縮彎曲半徑(mm) 工作壓力(Bar) HS 10.5 15.2 20 140 50 HS 13.4 18.5 30 160 4

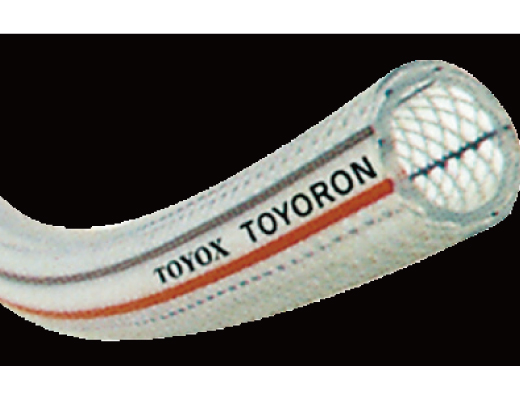

TR型 品番 內徑×外徑 使用壓力 使用溫度範圍 定尺重量 定尺 最小 半徑 mm MPa ℃ kg/卷 m mm TR- 4 4×9 0～1.0 －5～60 7 100 15 TR- 6 6×11 0～1.0 9 100 20 TR- 8 8×13.5 0～1.0 13 100 35 TR- 9 9×15 0～1.0 15 100 45

規格 ( 內徑 ) NOMINAL SIZE(Inner Diameter) 標準長度Standard Length (M)公尺 在常溫攝氏 20 度PRESSURE at 20℃ Say Size (inch) 英吋 工作壓力 Working Pressure (kg/cm2) 爆破壓力 Bursting Pressure (kg/cm2) 38 mm 1-1/2" 4M 4 12 50 mm 2" 4M 4 12 65 mm 2-1/2

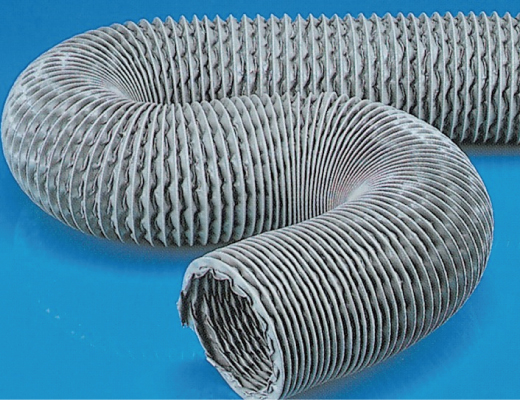

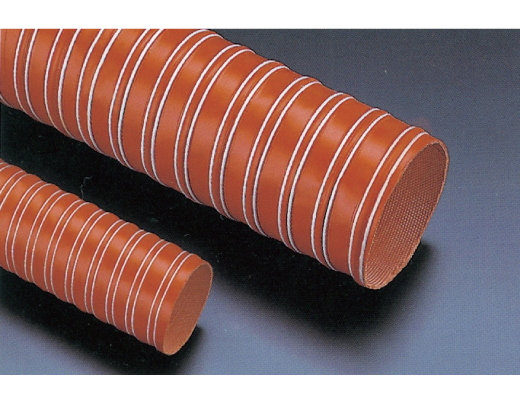

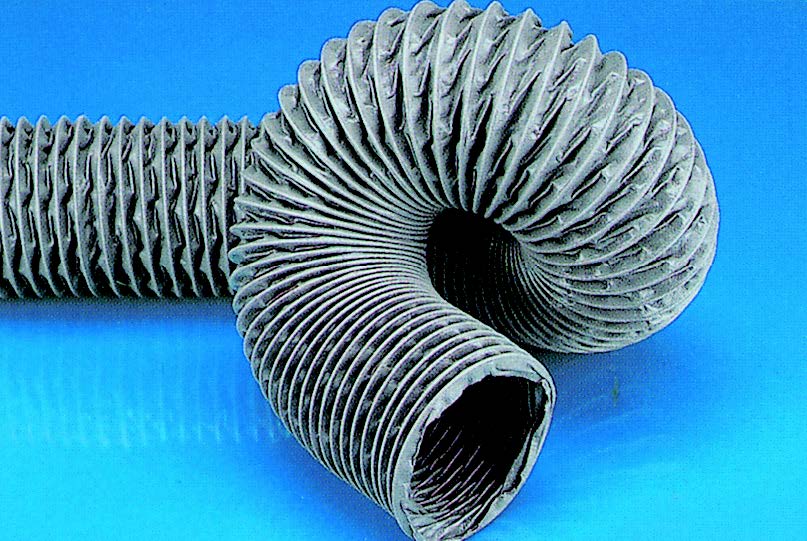

用途特點：管身是由玻璃纖維布和內外都塗上一層不易燃之聚氯乙烯塑膠材料，並將內有高伸張力螺旋型鋼線完全包覆好在裡；當管完全伸展開時，管內是平滑順暢。管的設計如彈簧、手拉風琴，方便自由伸縮耐蒸氣和抗發霉，最適合機械工具排送冷或熱風，也是各種場所 ( 如：大樓、辦公室、工廠等等 ) 空調設備必須的配管。使用耐溫範圍：攝氏 -20~+120℃◎每條固定標準長度為 10M( 公尺 )，每條裝一紙箱◎一般規格 ( 內徑 )：有 2"、2-1/2" 和 3"~16"◎也可訂製特殊規格及特別大規格 ( 內徑 ) 如：11"、13"、15"、17"~24"

用途特點：管身是由多元纖維布 ( 也稱尼龍布 ) 和內外都塗上一層不易燃之聚氯乙烯塑膠材料，並將內有高伸張力螺旋型鋼線完全包覆好在裡；當管完全伸展開時， 管內是平滑順暢。管的設計如彈簧、手拉風琴型， 方便自由伸縮和壓成短小，節省存放空間和方便工作場地之需要來伸展和遇到轉角可彎曲，十分輕巧和柔軟；管本體耐蒸氣和抗發霉，最適宜機械工具排送或熱風，也是各種場所 ( 如：大樓、辦公室、工廠等等 ) 空調設備必須的配管。使用耐溫範圍：攝氏 -10~+100℃◎每條固定標準長度為 10M( 公尺 )，每條裝一紙箱◎一般規格 ( 內徑 )：有 2"、2-1/2" 和

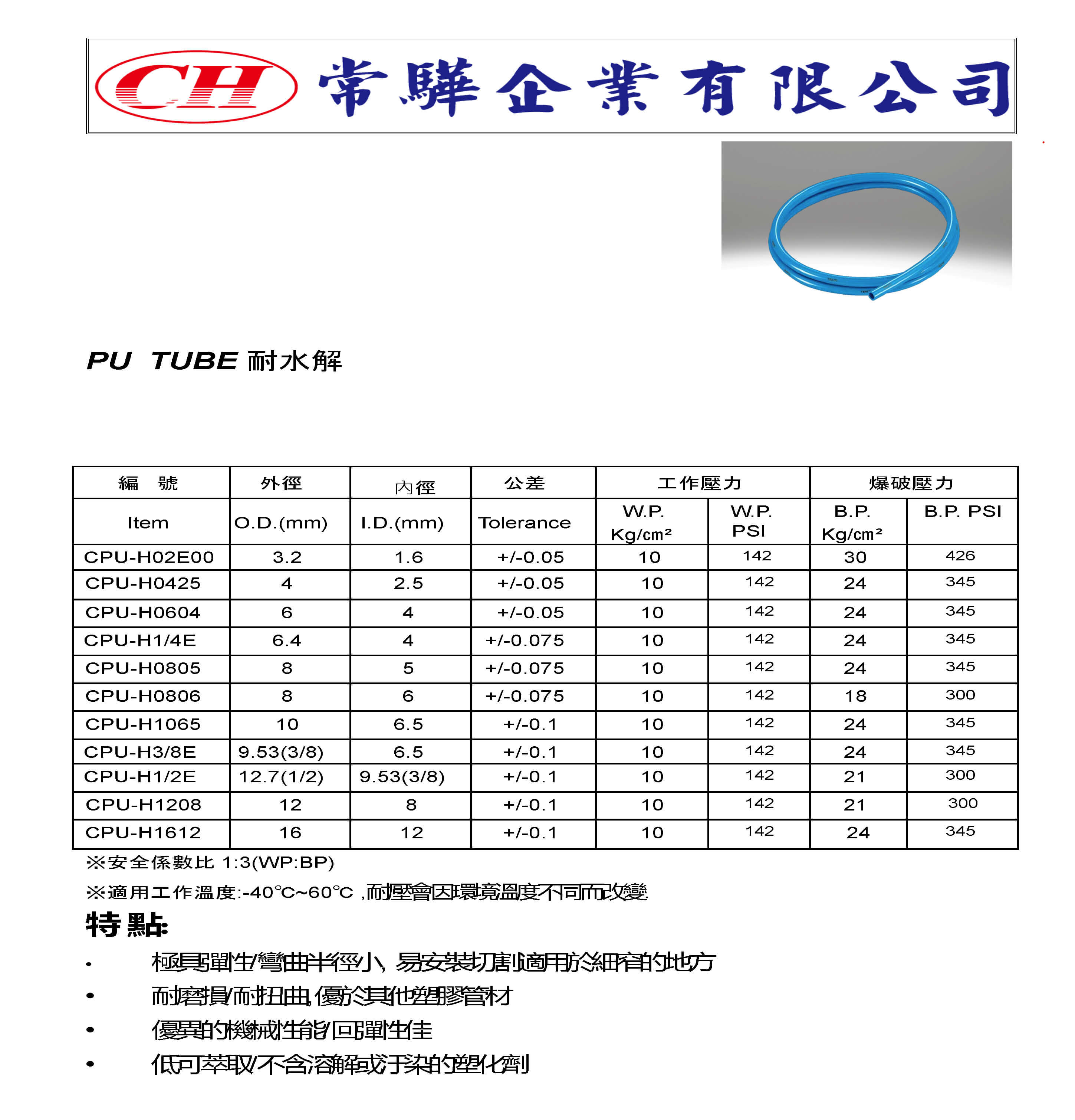

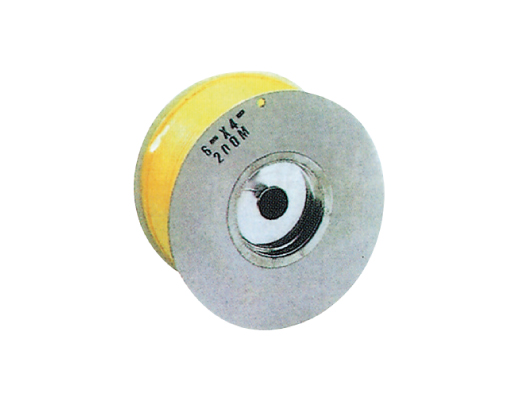

外徑 × 內徑OD×DI(mm) 重量(g) 破壞壓力(kg/cm2) 工作壓力(kg/cm2) 價 格 4×2 22 127 42 5×3 29 95 32 6×4 37 76 25 6.35×4.53 35 48 16 8×5 54 74 25 8×6 51 54
