不鏽鋼螺旋軟管

產品介紹 / 軟管

管件材質：SUS304不鏽鋼
外層編織：SUS304不鏽鋼網
工作溫度：－200℃～＋350℃
品質保證：通過ISO9001
          ISO9002認證
標準型/STANARD TYPE

型式代號 Type Code	內徑 ID(mm)	外徑 OD(mm)	最小彎曲半徑 (mm)	伸縮彎曲半徑 (mm)	工作壓力 (Bar)
HS	10.5	15.2	20	140	50
HS	13.4	18.5	30	160	42
HS	19.1	25.6	30	200	32
HS	25.4	32.8	40	220	24
HS	32.9	40.6	40	290	25
HS	39.3	47.6	50	360	26
HS	51.8	61.5	60	470	26

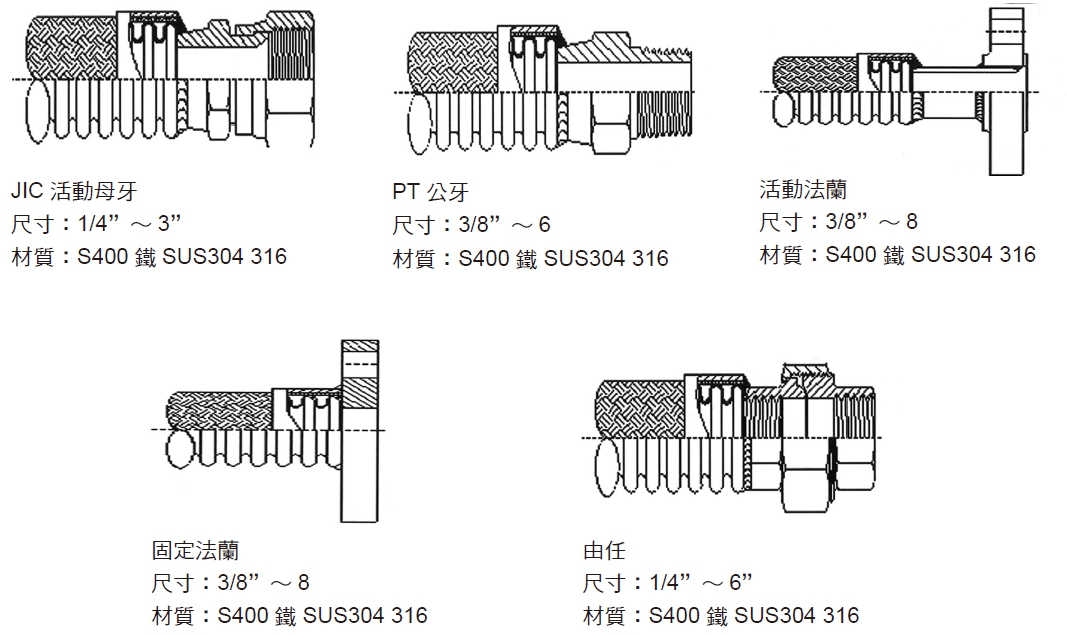

不鏽鋼軟管接頭系列
JIC活動母牙
尺寸：1/4”～3”
材質：S400鐵SUS304 316

PT公牙
尺寸：3/8”～6
材質：S400鐵 SUS304 316

活動法蘭
尺寸：3/8”～8
材質：S400鐵 SUS304 316


固定法蘭
尺寸：3/8”～8
材質：S400鐵 SUS304 316

由任
尺寸：1/4”～6”
材質：S400鐵 SUS304 316
